| Descrições técnicas e parâmetros essenciais |
|

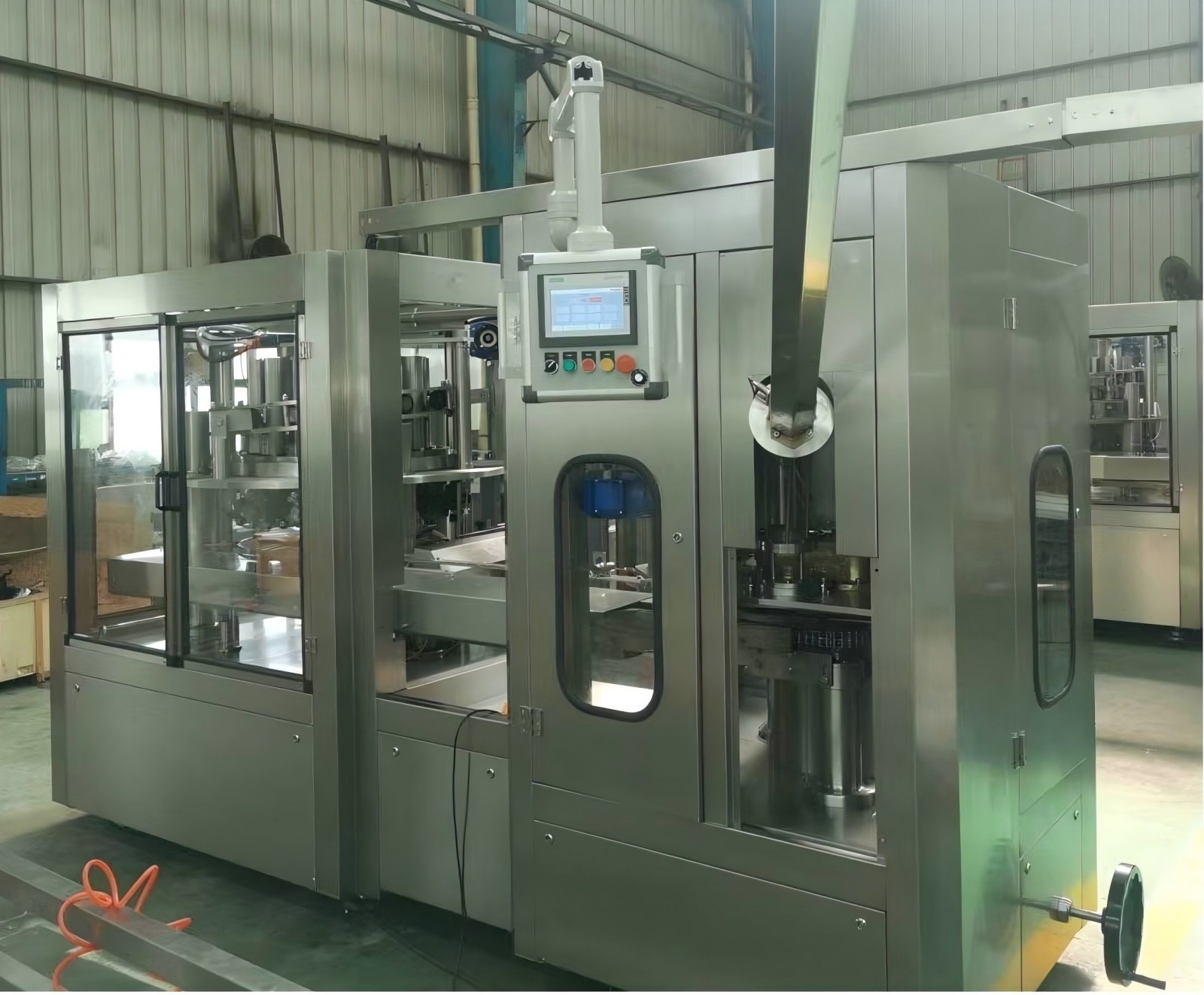

Máquina de enchimento de pasta de tomate para latas de lata
|
Quadro
|
- A placa da mesa de trabalho deve ser feita de material Q235 de espessura δ 35;
- O quadro da viga adota um tubo quadrado de aço inoxidável 201;
- A plataforma deve ser transformada num plano global de δ 30 através de uma fresadora de pórtico após solda global, sendo a plataforma plana, sem concavidade-convexa;
- A tabela é revestida com painel de aço inoxidável SUS304 para prevenção da ferrugem.
|
|
Dispositivo de alimentação de lata vazia
|
- Faixa transportadora de 2 metros de comprimento, placa lateral SUS304;
- Cadeia de capota plana resistente ao desgaste;
- Detecção de latas de entrada (ajustar automaticamente a velocidade de funcionamento do equipamento de acordo com as condições de entrada de latas), dispositivo de interceptação automática de latas.
|
|

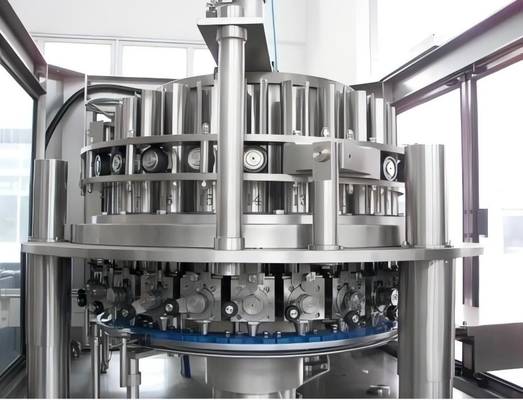

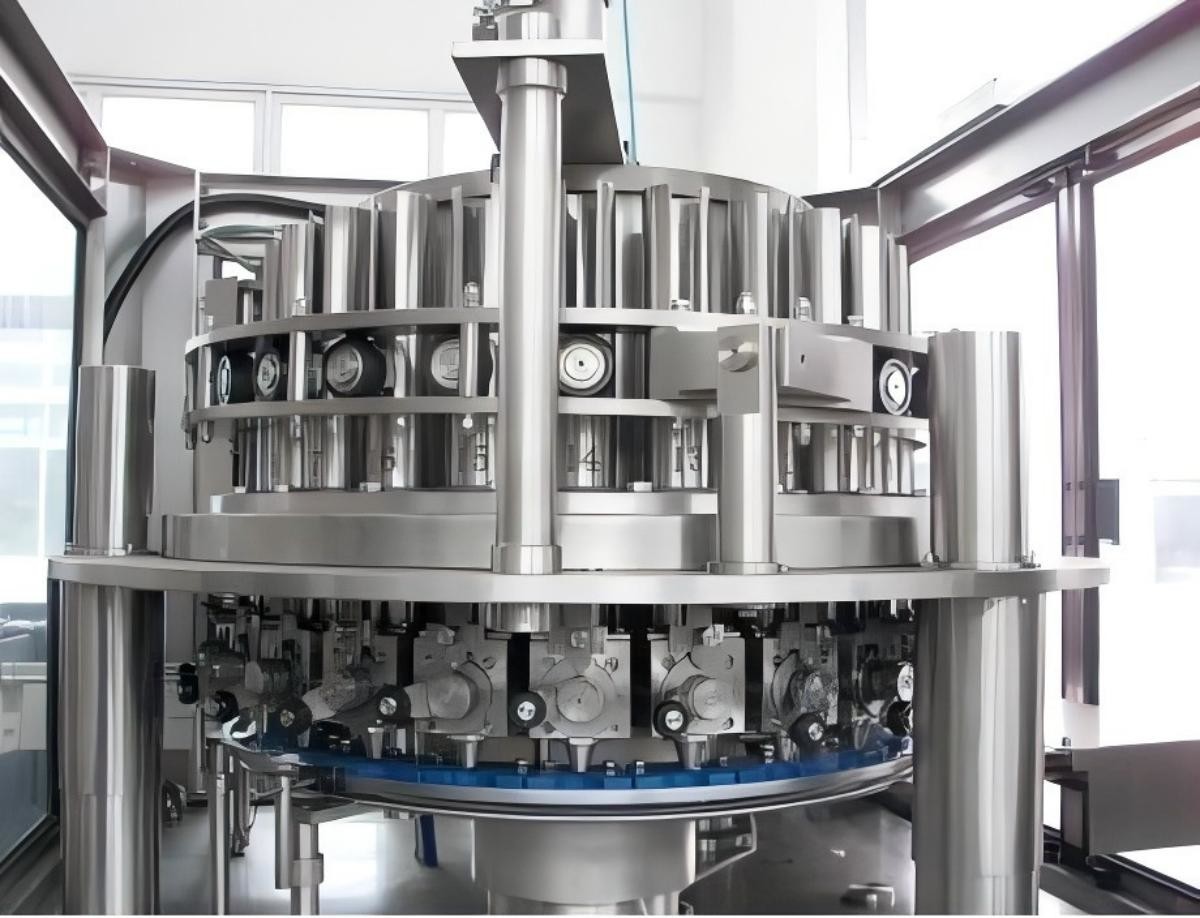

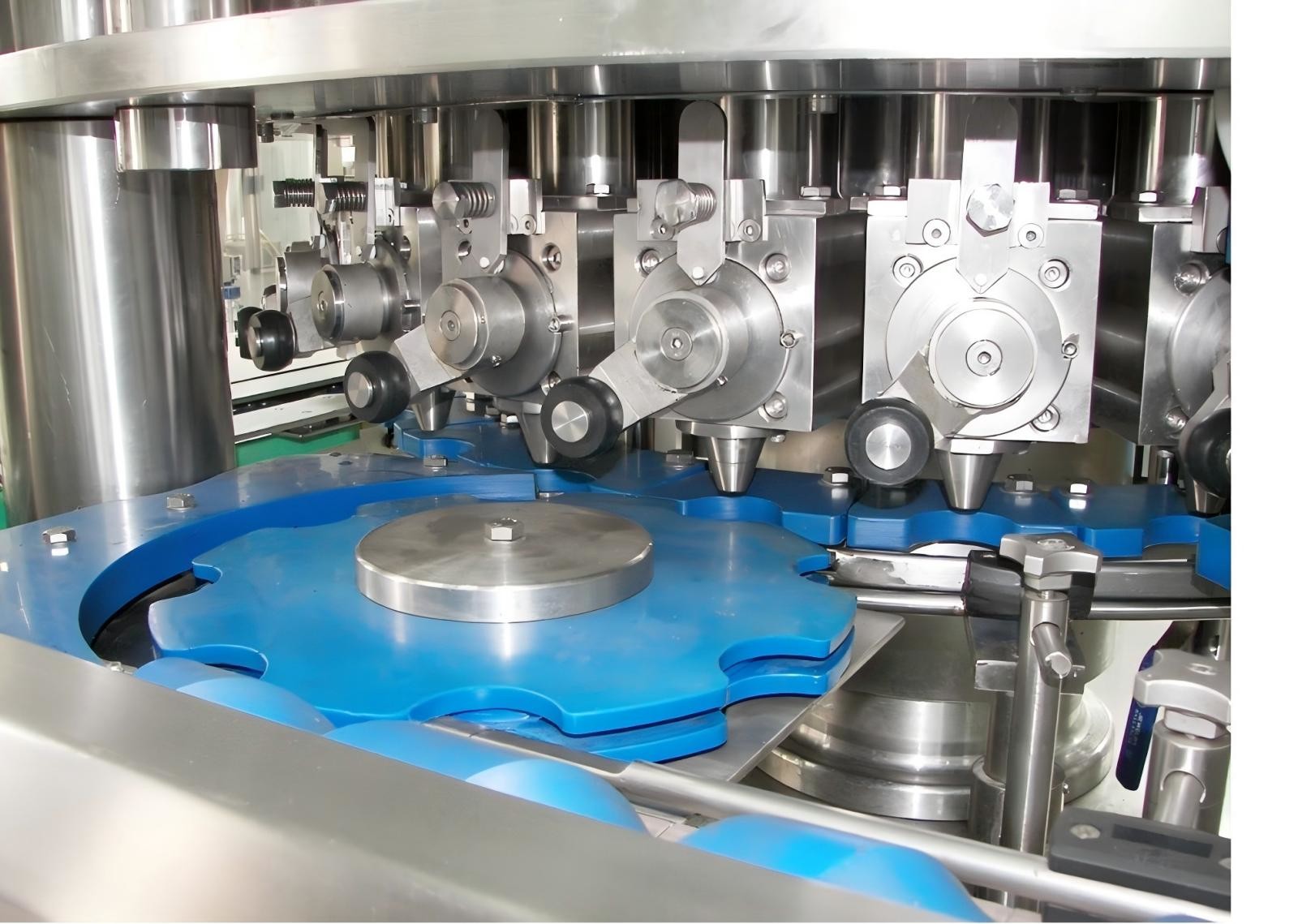

Sistema de enchimento
|
- O cilindro de pistão é usinado com tubo de afinação personalizado SUS304, com parede interna lisa e acabamento de 0,4-0.8É resistente à corrosão e à abrasão;
- O núcleo da válvula é processado por SUS304, a superfície é endurecida por HRC45-50, e a moagem redonda externa é adicionada, e o acabamento é 0.8Os anéis de guia de teflon situados nas extremidades dianteira e traseira protegem o núcleo da válvula contra o atrito direto com o banco da válvula;
- O assento da válvula SUS304 é integralmente fundido, internamente arredondado, com um acabamento de 0.8Os anéis de guias de teflon nas extremidades dianteira e traseira protegem o núcleo da válvula contra o atrito direto com a haste do pistão;
- A haste do pistão é feita de SUS304, com projeto de secção de vedação removível, que pode ajustar ligeiramente o volume de enchimento.Anéis de guia de teflon nas extremidades superior e inferior protegem a haste do pistão de atrito direto com o pistão;
- Instalação rápida do núcleo da válvula do bloco de pressão de mola, que pode retirar o núcleo da válvula de forma rápida e fácil e facilitar a limpeza;
- Roda de guia especial revestida de borracha, resistente ao desgaste.
|
|
Produtos de trampolim e sistema de condução
|
- O bloco do cilindro é feito de SUS304;
- O assento do eixo principal é feito de material SUS304, e o rolamento é o eixo Harbin;
- O rolamento de transmissão adota rolamento giratório personalizado e a maior parte do peso da máquina de enchimento é suportada pelo rolamento giratório, de modo a garantir o funcionamento estável de toda a máquina,assegurar um preenchimento preciso, reduzir a carga no eixo principal e prolongar a vida útil do equipamento;
- O cilindro de material pode ser equipado com um dispositivo de isolamento da bobina e um dispositivo de mistura;
- SUS 304 válvula pneumática de alimentação de esferas de aço inoxidável;
- Mangueira de alta pressão de qualidade alimentar
|
| Preenchimento quantitativo e ajuste da altura da lata |
- O volume de enchimento é regulado electricamente e equipado com uma roda de mão para um ajuste fino;
- A altura de enchimento é regulada electricamente e equipada com uma roda de mão para um ajuste fino;
- O dispositivo de interruptor de enchimento adota processamento de base de chapa de aço inoxidável espessado, blocos de guia de PTFE superiores e inferiores, interruptor de controle do cilindro, estável e durável.
|
|
Sistema de controlo
|
- Condição de detecção do recipiente de entrada: se o reservatório de entrada for descontínuo, o reservatório será automaticamente desacelerado e cortado;
- Can-off sem can;
- Cortar as latas e não abrir a válvula quando o cilindro estiver a baixa temperatura;
- Reduzir a velocidade e cortar as latas em caso de baixo nível de líquido;
- Detecção da temperatura do tubo de alimentação, sem alimentação se a temperatura não cumprir os requisitos estabelecidos;
- Não há enchimento sem lata, válvula automática de ligação/desligação;
- O sensor de temperatura adota a marca LEG e o sensor fotoelétrico adota a marca stock na Alemanha.
|
| lubrificante |
Todos os rolamentos das engrenagens são lubrificados automaticamente. |
|
Can Seamer
|
|
|
Quadro
|
- Placa de base Q235, δ 30 placa inteira, com acabamento no plano global de δ 28, a superfície da mesa é plana, sem concavo-convexo;
- Painel de operação Q235, δ 40 placa inteira, acabamento em plano geral δ 38, superfície plana sem concavo-convexo.
- Placa intermédia SUS304, δ 18 placa inteira, acabamento em plano geral δ 16, superfície plana sem concavo-convexa;
- A placa superior Q235, δ 30 placa inteira, terminando no plano geral de δ 28, a superfície da mesa é plana sem concave-convexa.
|
| Sistema de abertura |
- O material SUS304 (4 peças) é adotado para o fuso de elevação;
- A barra de parafuso de elevação é feita de material H62 (4 peças);
- Ajuste elétrico com roda manual para ajuste fino.
|
|
Torre superior
|
- Forja integral T300, usinagem de precisão;
- Todos os rolamentos são importados com embalagens originais, tais como SKF/NSK/INA/IKO/FAG;
- O eixo de rodapé e o eixo de condução são feitos de material 38CrMoAlA, resistente a altas temperaturas, alta pressão e corrosão;
- Taiwan produziu rolos e rolos;
- Capa protetora de aço inoxidável;
- Cam adota 20crMnTi, HRC55-60 endurecido a vácuo.
|
|

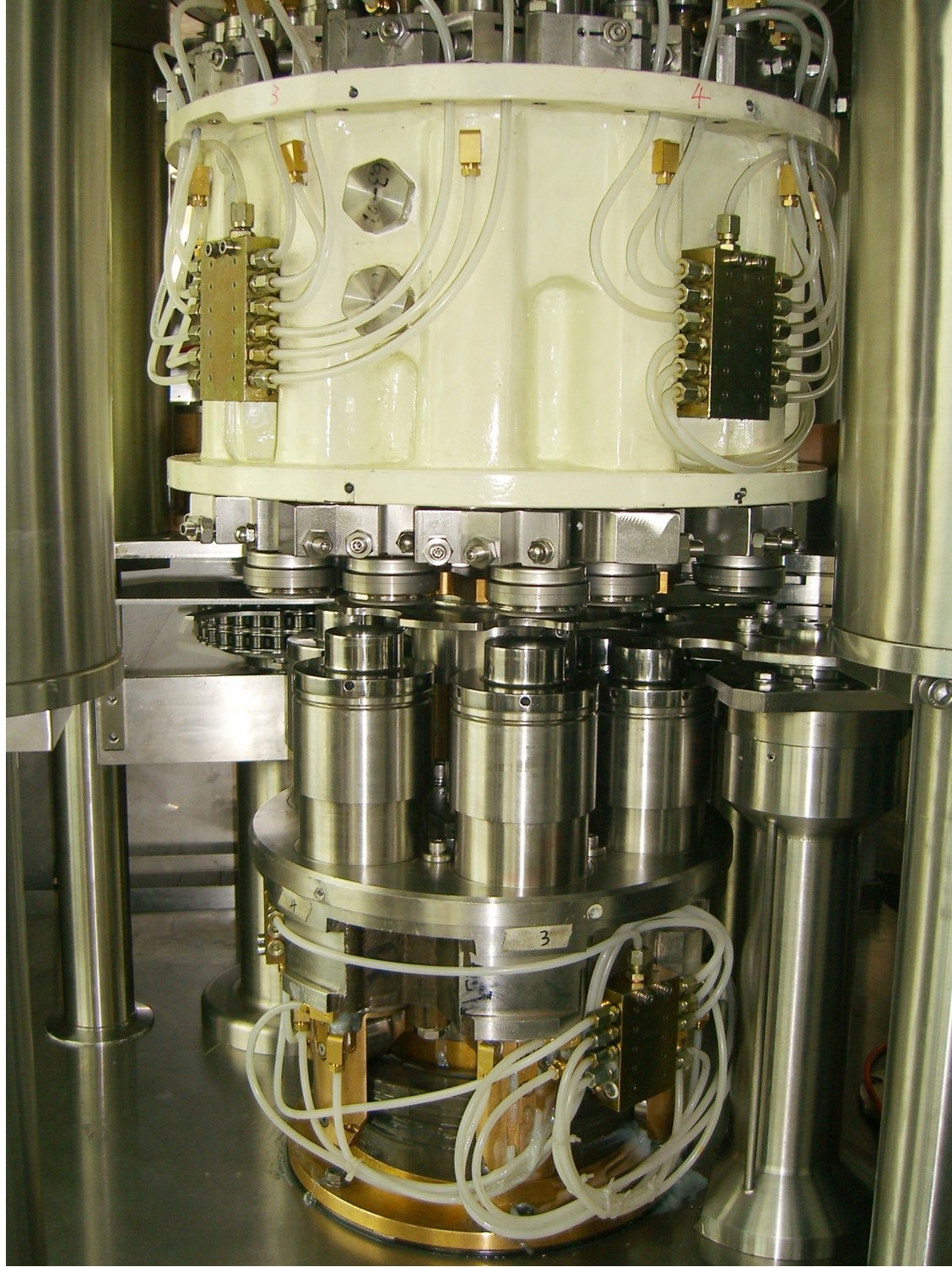

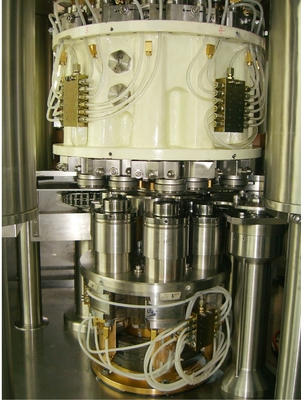

Torre inferior
|
- Forja e usinagem de precisão de material SUS304;
- O cilindro de suporte é feito de material ZQSn10-1 e a tampa do cilindro é feita de material SUS304;
- Placas de suporte removíveis para substituição rápida e conveniente;
- A cam é feita de material 20crMnTi e endurecido a vácuo HRC55-60;
- Cobertura de proteção de aço inoxidável.
|
|
Sistema de alimentação de latas
|
- Cadeia lateral de empuxo de aço inoxidável personalizada;
- Ferrovias deslizantes UHM;
- Ø30 Interruptor fotoeléctrico de alta precisão;
- Casa de aço inoxidável integral.
|
|
Sistema de queda das tampas
|
- SUS304 trilhos de tampas polidas;
- cilindro SUS304 para tampas;
- Capazes especiais de alta velocidade que separam a caixa de velocidades;
- Nenhuma detecção de tampas para o espaço de armazenamento de tampas (alarme e desligamento sem tampas);
- Detecção da queda da tampa (alarme e desligamento se houver uma lata, mas sem tampa).
|
|
Conduzir automóveis
|
- Motores ABB ou Siemens;
- Redutor QIANGZHU;
- Eixo de acionamento universal pesado.
|
|
Sistema de controlo
|
- Detecção na entrada da lata e tampa automática de alimentação para a lata que entra;
- Detecção das tampas no lote de estoque, paragem das latas se não houver tampas;
- Detecção das latas presas (≤ 3 latas);
- O sensor fotoelétrico deve ser da marca alemã SICK;
- Armário de controlo de aço inoxidável;
- Armário de operação suspenso independente;
- Caixa de botões elétricos especial para comissionamento;
- Siemens PLC, ecrã táctil Weinview;
- Conversor de frequência Danfoss;
- Aparelhos Schneider de baixa tensão;
- Componentes pneumáticos SMC ou AIRTAC;
- Relais de nível profissional;
- Modulo remoto (capaz de diagnóstico remoto e modificação do programa);
- Todos os parâmetros do equipamento elétrico e dos sensores são exibidos no ecrã táctil para diagnóstico e ajuste.
|
| lubrificante |
Todos os rolamentos das engrenagens são lubrificados automaticamente. |
| |
|
Manual de utilização;
Desenho de instalação;
Ferramentas de fixação
|
Descrição completa do equipamento, desenho de cada peça, número de peça pormenorizado, desenho do circuito. |
